Gaano katagal ang die casting?

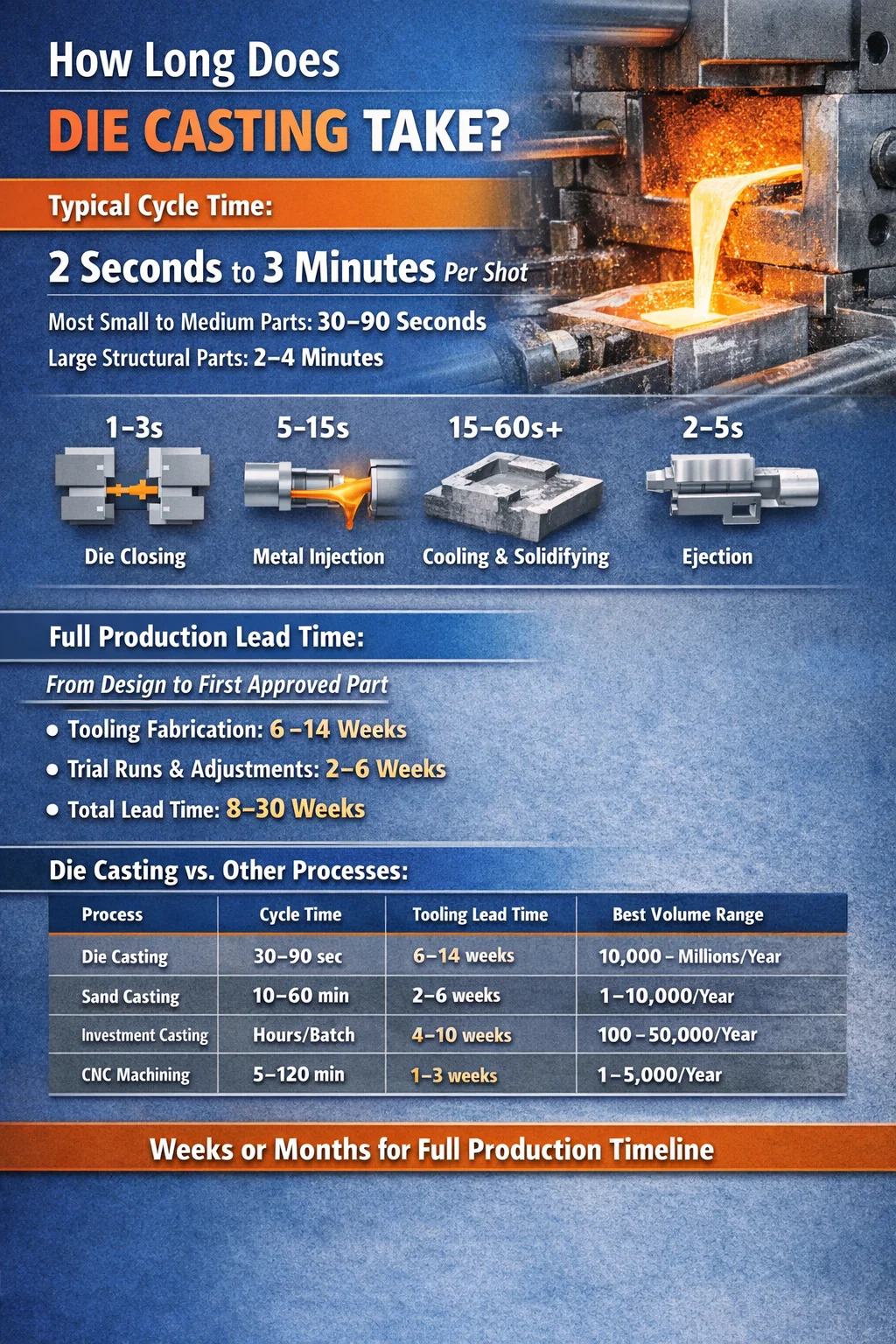

Gaano Katagal Die Casting Kunin? Ang Direktang Sagot

Ang isang solong die casting cycle ay karaniwang tumatagal kahit saan 2 segundo hanggang 3 minuto , depende sa laki ng bahagi, uri ng haluang metal, kapal ng pader, at configuration ng makina. Para sa karamihan ng small-to-medium aluminum o zinc component — ang uri na ginagamit sa mga automotive bracket, housings, at consumer electronics — isang makatotohanang cycle time ang pumapatak sa pagitan 30 at 90 segundo . Maaaring itulak ng malalaking magnesiyo o aluminyo na istrukturang bahagi para sa mga de-kuryenteng sasakyan ang bintanang iyon sa 2-4 minuto bawat shot.

Ang cycle time figure ay nagsasabi lamang ng bahagi ng kuwento. Bago ang unang magandang bahagi ay lumabas sa linya, ang isang die casting na operasyon ay nagsasangkot ng tooling fabrication (na maaaring tumagal ng 6–14 na linggo), machine setup, die preheating, trial shots, at dimensional validation. Mula sa raw na disenyo hanggang sa naaprubahang bahagi ng produksyon, ang buong timeline ay sinusukat sa mga linggo o buwan, hindi sa mga segundo.

Ang pag-unawa sa parehong per-shot cycle at ang kabuuang timeline ng produksyon ay nakakatulong sa mga mamimili, engineer, at operations team na magtakda ng mga makatotohanang inaasahan at maiwasan ang mga magastos na error sa pag-iiskedyul.

Ang Proseso ng Die Casting: Stage-by-Stage Time Breakdown

Ang bawat die casting cycle ay binubuo ng ilang sequential stages. Ang bawat isa ay kumonsumo ng oras, at mga pagkaantala sa anumang yugto ng kaskad sa pangkalahatang ikot. Narito ang aktwal na nangyayari sa loob ng bawat shot:

Die Closing at Clamping

Ang dalawang halves ng die — ang fixed die half at ang ejector die half — ay pinagsama-sama at naka-lock sa ilalim ng mataas na clamping force. Para sa isang 400-toneladang cold chamber machine, halos tumatagal ang hakbang na ito 1–3 segundo . Ang mga malalaking makina na may mas mataas na tonnage rating ay gumagalaw ng mas maraming masa at maaaring mangailangan ng 3–5 segundo para lang isara at kumpirmahin ang lock. Ang hindi sapat na puwersa ng pag-clamping ay humahantong sa mga depekto ng flash, kaya ang hakbang na ito ay hindi maaaring madaliin nang basta-basta.

Iniksyon ng Metal

Ang tinunaw na metal ay pinipilit sa die cavity sa ilalim ng presyon. Sa hot chamber die casting — pangunahing ginagamit para sa zinc, lead, at tin alloys — ang mekanismo ng pag-iniksyon ay nakalubog sa pagkatunaw, kaya ang oras ng pagpuno ay napakabilis: 0.01 hanggang 0.5 segundo . Sa cold chamber die casting — ginagamit para sa aluminyo, tanso, at magnesiyo — dapat munang ilagay ang metal sa isang hiwalay na shot sleeve, magdagdag ng ilang segundo bago magsimula ang pag-iniksyon. Ang aktwal na pagpuno ng lukab sa mga proseso ng malamig na silid ay nangyayari pa rin 0.01 hanggang 0.1 segundo , ngunit ang kabuuang yugto ng pag-iniksyon kasama ang ladling ay mas malapit sa 5–15 segundo.

Solidification at Paglamig

Ito ang nag-iisang pinakamahabang yugto sa karamihan ng mga cycle ng die casting. Pagkatapos ng pag-iniksyon, ang metal ay dapat na lumamig nang sapat upang magkaroon ng sapat na katigasan ng istruktura para sa pagbuga nang walang pagbaluktot. Ang tagal ng paglamig ay depende sa bahaging geometry, kapal ng pader, mga katangian ng haluang metal, at kung gaano kahusay ang disenyo at pinapanatili ng mga water cooling channel ng die.

Ang mga bahagi ng zinc na may manipis na pader (1.5–2.5 mm na mga dingding) ay maaaring tumigas 3–8 segundo . Ang mga bahagi ng aluminyo na may 3–5 mm na pader ay karaniwang kailangan 15–40 segundo . Maaaring mangailangan ng makapal na structural aluminum castings na may 6–10 mm na seksyon 60–120 segundo o higit pa. Ang pagbabawas ng oras ng paglamig nang hindi nagdudulot ng porosity o warpage ay isa sa mga pangunahing hamon sa engineering sa high-volume na die casting.

Die Opening at Part Ejection

Kapag ang bahagi ay sapat na, bubukas ang die at itinutulak ng mga ejector pin ang casting palabas ng cavity. Karaniwang tumatagal ang mechanical sequence na ito 2–5 segundo . Ang mga bahagi ay bumababa sa conveyor o sa isang quench tank. Ang puwersa ng pagbuga ay dapat na maingat na i-calibrate - masyadong maliit at ang bahagi ay dumidikit; masyadong marami at manipis na mga katangian masira o deform.

Die Lubrication at I-reset

Pagkatapos ng ejection, ang mga robot o spray system ay naglalagay ng die release lubricant (karaniwang water-based) sa mga ibabaw ng cavity. Pinipigilan nito ang pagdikit at tumutulong na pamahalaan ang temperatura ng mamatay. Ang oras ng pag-spray ay nag-iiba mula sa 2 hanggang 10 segundo depende sa pagiging kumplikado ng mamatay at ang bilang ng mga spray nozzle. Ang mga blow-off na cycle upang alisin ang labis na pampadulas ay magdagdag ng isa pang 1-3 segundo. Magsasara ang die at magsisimula ang susunod na cycle.

Karaniwang Cycle Times ayon sa Haluang metal at Uri ng Bahagi

Ang iba't ibang mga haluang metal ay may iba't ibang mga katangian ng thermal, mga presyon ng iniksyon, at mga pag-uugali ng solidification. Ang talahanayan sa ibaba ay nagpapakita ng mga kinatawan ng cycle ng oras para sa mga karaniwang die casting na materyales sa lahat ng mga kategorya ng laki ng bahagi:

Ang zinc ay patuloy na gumagawa ng pinakamaikling cycle dahil sa mas mababang melting point nito (humigit-kumulang 380–420°C), mas mabilis na solidification, at compatibility sa mga hot chamber machine na nag-aalis ng ladling step. Ang aluminyo ay nangangailangan ng mas maraming oras ng paglamig dahil sa mas mataas na thermal mass at temperatura ng pagbuhos nito (620–680°C). Ang mga tansong haluang metal, na may pagbuhos ng temperatura sa itaas 900°C, ay humihingi ng matitibay na materyales sa die at pinahabang paglamig, na ginagawa itong kabilang sa pinakamabagal sa die casting.

Mga Salik na Kumokontrol sa Gaano Tagal ng Die Casting

Ang cycle time ay hindi isang arbitrary na numero na itinalaga ng tagagawa ng makina. Nagreresulta ito mula sa mga partikular na pisikal at prosesong variable na masusukat, mamodelo, at — sa isang makabuluhang lawak — kontrolin ng mga inhinyero. Ang pinaka-maimpluwensyang mga kadahilanan ay:

Kapal ng Pader at Bahagi ng Geometry

Ang oras ng paglamig ay humigit-kumulang sa parisukat ng kapal ng pader. Doblehin ang kapal ng pader at halos apat na beses mo ang kinakailangang oras ng paglamig, lahat ng iba ay pantay. Ang isang bahagi na may 3 mm na nominal na pader na lumalamig sa loob ng 20 segundo ay mangangailangan ng humigit-kumulang 80 segundo kung muling idisenyo sa 6 mm. Ito ang dahilan kung bakit ang mga review ng design for manufacturability (DFM) ay patuloy na nagsusulong para sa uniporme, manipis na mga pader — hindi lamang para makatipid ng materyal, ngunit para mapanatiling mapapamahalaan ang mga oras ng pag-ikot at bawat piraso.

Nakakaapekto rin ang geometry sa oras ng pagpuno. Ang mga kumplikadong cavity na may makitid na runner, manipis na ribs, at maraming core ay nangangailangan ng mas mabagal na bilis ng pag-iniksyon o panganib na turbulence-induced porosity. Ang mga bahaging may malalalim na bulsa o undercut ay nangangailangan ng mga side action (mga sliding core) na nagdaragdag ng mga mekanikal na hakbang sa pagbubukas at pagsasara ng mga pagkakasunud-sunod.

Pamamahala ng Temperatura ng Die

Ang temperatura ng mamatay ay may direkta at malakas na epekto sa cycle time. Ang mga namatay na masyadong malamig ay nagdudulot ng maagang solidification, misruns, at cold shuts. Ang mga namatay na masyadong mainit ay nagpapahaba ng oras ng paglamig at nanganganib sa paghihinang (metal na dumidikit sa die). Ang pinakamainam na window ng die temperature para sa aluminum die casting ay karaniwang 150–250°C sa ibabaw ng lukab, pinananatili sa pamamagitan ng isang kumbinasyon ng mga panloob na channel ng paglamig ng tubig at panlabas na paglamig ng spray.

Ang mga die temperature controller (DTC) ay nagpapalipat-lipat ng pinainit na tubig o langis sa pamamagitan ng die upang patatagin ang temperatura sa panahon ng pagsisimula at mapanatili ito sa panahon ng napapanatiling produksyon. Ang isang mahusay na dinisenyo na cooling circuit ay maaaring bawasan ang oras ng solidification ng 20-35% kumpara sa isang hindi na-optimize na mamatay ng parehong geometry. Hindi maganda ang pagkakalagay ng mga cooling lines — masyadong malayo sa makapal na seksyon — nag-iiwan ng mga hot spot na pumipilit sa mga operator na pahabain ang oras ng paglamig sa artipisyal na paraan upang maiwasan ang mga bingkong o paltos na bahagi.

Tonela at Bilis ng Machine

Ang mas mataas na toneladang makina ay gumagalaw ng mas mabibigat na platen at nangangailangan ng mas maraming oras para sa mga die open at close na stroke, kahit na may mabilis na hydraulic o electric drive. Maaaring makumpleto ng 160-toneladang makina ang isang clamp cycle sa loob ng 1.5 segundo; ang isang 2,000-toneladang makina na gumagawa ng mga structural na bahagi ng sasakyan ay maaaring tumagal ng 5-8 segundo para lamang sa pag-clamp. Ang mga electric die casting machine (servo-driven) sa pangkalahatan ay nakakamit ng mas mabilis at mas paulit-ulit na clamp at injection na mga galaw kaysa sa mga mas lumang hydraulic-only na makina, kadalasang nag-trim ng 2-5 segundo bawat cycle sa mga medium-sized na bahagi.

Bilang ng mga Cavity

Ang mga multi-cavity dies ay gumagawa ng mas maraming bahagi bawat shot nang hindi tumataas nang proporsyonal ang cycle time. Ang isang single-cavity die para sa isang maliit na zinc connector ay maaaring tumakbo sa 15 segundo bawat cycle, na magbubunga ng 4 na shot bawat minuto. Ang isang 16-cavity die para sa parehong bahagi sa parehong makina ay tumatakbo pa rin sa humigit-kumulang 15-20 segundo bawat cycle, ngunit ngayon ay gumagawa ng 16 na bahagi bawat cycle sa halip na isa - na epektibong binabawasan ang bawat piraso ng oras mula 15 segundo hanggang sa ilalim ng 1.5 segundo. Ang tradeoff ay mas mataas na halaga ng die (isang 16-cavity zinc die ay maaaring nagkakahalaga ng $80,000–$150,000 vs $15,000–$30,000 para sa single cavity) at mas kumplikadong kontrol sa kalidad.

Antas ng Automation

Mga manu-manong operasyon — kung saan ang isang operator ay nagsasandok ng metal, nag-aalis ng mga piyesa sa pamamagitan ng kamay, at nag-spray ng die gamit ang handheld na baril — nagpapakilala ng cycle time variability na 10–30%. Ang robotic extraction, automated spray system, at integrated trimming presses ay nag-aalis ng pagkakaiba-iba na ito. Sa ganap na automated na high-volume na planta na gumagawa ng mga bahagi ng sasakyan, ang cycle-to-cycle na variation ay regular na pinapanatili sa ilalim ng 1 segundo, na nagbibigay-daan sa tumpak na throughput forecasting at pare-parehong metalurhiko na kalidad.

Die Casting Lead Times: Mula sa Disenyo hanggang sa Unang Bahagi ng Produksyon

Para sa mga mamimili at tagapamahala ng proyekto, ang cycle time sa bawat shot ay kadalasang hindi gaanong nauugnay sa kabuuang lead time mula sa purchase order hanggang sa unang naaprubahang kargamento. Ang timeline na ito ay nahahati sa ilang natatanging mga yugto:

Disenyo at Paggawa ng Tooling

Ang mga die casting dies ay kumplikado, precision-machined na mga tool na ginawa mula sa H13 hot work tool steel o mga katumbas na grado. Isang medium-complexity na aluminum die casting tool — single cavity, moderate geometry, walang side actions — karaniwang tumatagal 6–10 linggo gumawa mula sa aprubadong disenyo. Mamamatay na may maraming side action, kumplikadong panloob na paglamig, o masikip na dimensional tolerance ay maaaring tumagal 10–16 na linggo . Ang halaga ng tooling ay mula sa humigit-kumulang $15,000 para sa isang simpleng zinc die hanggang sa mahigit $300,000 para sa isang malaking structural aluminum die na may mga vacuum system at maraming core.

Ang mga supplier sa China at Southeast Asia ay madalas na sumipi ng 4–6 na linggo para sa tooling, ngunit madalas itong hindi kasama ang mga cycle ng pagsusuri sa disenyo at maaaring may kasamang mga naka-compress na timeline na nagpapataas sa bilang ng pagsubok na shot at nakakaantala sa pag-apruba ng bahagi.

Mga Trial Shot at Part Qualification

Matapos mai-install ang die sa makina, magsisimula ang proseso sa mga T1 (unang pagsubok) na mga pag-shot. Ang mga unang shot na ito ay ginagamit upang magtatag ng mga pangunahing parameter ng proseso — bilis ng pag-iniksyon, presyon ng pagpuno, temperatura ng mamatay, at oras ng paglamig. Napakabihirang para sa isang die na makagawa ng mga bahaging tumutugma sa unang araw ng mga pagsubok. Karamihan sa mga programa na badyet 2–4 na round ng mga pagsubok sa loob ng 2–6 na linggo upang ibagay ang proseso, tugunan ang mga dimensional deviation, at lutasin ang mga depekto sa ibabaw.

Ang mga automotive-grade die casting ay nangangailangan ng PPAP (Production Part Approval Proseso) o katumbas na dokumentasyon, kabilang ang mga dimensional na ulat, materyal na certification, at pag-aaral ng kakayahan sa proseso (Cpk ≥ 1.67 sa mga kritikal na feature). Ang yugto ng dokumentasyong ito ay maaaring magdagdag ng isa pang 2-4 na linggo pagkatapos ang mga bahagi ay pumasa sa dimensional na inspeksyon.

Kabuuang Buod ng Lead Time

• Simpleng bahagi, walang side actions, non-automotive: 8–14 na linggo mula sa tooling order hanggang sa unang naaprubahang pagpapadala
• Katamtamang pagiging kumplikado ng automotive die casting: 14–22 na linggo
• Malaking bahagi ng istruktura na may vacuum die casting at PPAP: 20–30 na linggo
• Prototype die casting (soft tooling, aluminum o kirksite dies): 2–4 na linggo , limitadong volume, mas mababang katumpakan

Hot Chamber vs Cold Chamber Die Casting: Paghahambing ng Oras

Ang dalawang pangunahing kategorya ng proseso ng die casting ay makabuluhang naiiba sa bilis dahil sa kanilang pangunahing mekanikal na arkitektura:

Hot Chamber Die Casting

Sa mga hot chamber machine, ang injection cylinder (gooseneck) ay permanenteng nakalubog sa molten metal bath. Kapag binawi ang plunger, awtomatikong pinupuno ng metal ang silid. Kapag sumulong ito, ang metal ay ipinipilit sa gooseneck at papunta sa die. Dahil walang hiwalay na hakbang sa paghampas, ang mga oras ng pag-ikot ay kapansin-pansing mas maikli — ang maliliit na bahagi ng zinc ay maaaring umikot sa 300–500 shot kada oras sa mga multi-cavity dies. Limitado ang prosesong ito sa mga low-melting-point na haluang metal (zinc, lead, tin, ilang magnesium) dahil ang mas mataas na temperatura ay nagpapababa ng mga bahaging nakalubog nang mabilis.

Cold Chamber Die Casting

Pinapanatili ng mga cold chamber machine ang mekanismo ng pag-iniksyon na hiwalay sa melt furnace. Ang isang operator o automated ladle robot ay naglilipat ng sinukat na shot ng metal sa shot sleeve bago ang bawat cycle. Dagdag pa nito 5–15 segundo bawat cycle kumpara sa mainit na silid ngunit pinapayagan ang pagproseso ng mga haluang metal na may mataas na temperatura tulad ng aluminyo, magnesiyo, at tanso na makasisira sa isang nakalubog na gooseneck. Karamihan sa mga die casting ayon sa timbang — partikular na mga bahagi ng aluminyo ng sasakyan — ay gumagamit ng mga cold chamber machine.

Sa praktikal na mga termino, ang isang zinc connector na ginawa sa isang hot chamber machine ay maaaring nagkakahalaga ng $0.08–$0.25 bawat piraso sa cycle time lang. Ang parehong bahagi ng geometry na muling idinisenyo sa aluminyo sa isang cold chamber machine ay maaaring magkaroon ng mga gastos na nauugnay sa cycle-time na $0.40–$1.20 bawat piraso — isang tunay na cost driver sa mataas na volume na mga consumer electronics application kung saan daan-daang milyong unit bawat taon ang gumagawa ng bawat segundong bilang.

Paano Inihahambing ang Die Casting sa Iba Pang Mga Proseso sa Paggawa sa Bilis

Ang die casting ay isa sa pinakamabilis na paraan para sa paggawa ng mga kumplikadong bahagi ng metal sa sukat, ngunit ang kalamangan sa bilis nito ay pinaka-binibigkas sa mataas na volume. Ang paghahambing sa iba pang karaniwang proseso ng pagbuo ng metal ay nililinaw kung saan nakatayo ang die casting:

Malaki ang bentahe ng bilis ng die casting kumpara sa sand casting at investment casting — madalas na 10x hanggang 50x na mas mabilis bawat bahagi kapag tumatakbo sa buong produksyon. Ang kalamangan sa bilis na iyon, na sinamahan ng mahusay na dimensional na repeatability (mga tolerance na ±0.1 mm sa mga hindi kritikal na feature ay karaniwang ginagawa), ay nagpapaliwanag kung bakit nangingibabaw ang die casting sa automotive, consumer electronics, at appliance manufacturing sa mga volume na higit sa 10,000 parts bawat taon.

Mga Istratehiya upang Bawasan ang Oras ng Ikot ng Die Casting

Sa mataas na dami ng produksyon, kahit na ang 5 segundong pagbawas sa cycle time ay direktang nagsasalin sa masusukat na pagtitipid sa gastos. Ang isang bahagi na tumatakbo sa 60 segundo bawat cycle sa isang makina na may $120/oras na rate ng pasanin ay nagkakahalaga ng $2.00 bawat cycle. Bawasan iyon sa 50 segundo at ang halaga ng bawat piraso ay bumaba sa $1.67 — isang 16.5% na bawas nang hindi binabago ang materyal, paggawa, o overhead. Sa 1 milyong bahagi bawat taon, iyon ay isang $330,000 taunang pagtitipid mula sa iisang pagpapabuti ng proseso. Ang pinaka-epektibong diskarte sa pagbabawas ng oras ng pag-ikot ay:

I-optimize ang Cooling Circuit Design

Conformal cooling — kung saan ang mga cooling channel ay sumusunod sa contour ng cavity sa halip na tumatakbo sa tuwid na linya — ay maaaring mabawasan ang oras ng paglamig sa pamamagitan ng 20–40% kumpara sa conventional drilled channels. Ang mga conformal channel ay ginawa gamit ang additive manufacturing (3D printing ng tool steel inserts) at iposisyon ang cooling water na mas malapit sa mga kumplikadong surface. Ang upfront tooling cost premium (karaniwang $10,000–$40,000 extra per insert set) ay mabilis na nare-recover sa mga high-volume na programa.

Gamitin nang Wasto ang Intensification Pressure

Ang paglalapat ng mataas na intensification pressure (2nd phase pressure) kaagad pagkatapos ng cavity fill ay pinipilit ang metal sa bawat detalye at nagbabayad para sa pag-urong sa panahon ng solidification. Ang wastong pagtindi ay binabawasan ang microporosity, na nagbibigay-daan naman sa mas manipis na mga pader - na mas mabilis na lumamig. Ito ay isang hindi direkta ngunit epektibong ruta patungo sa mas maikling mga oras ng pag-ikot sa pamamagitan ng pinahusay na kumpiyansa sa disenyo ng bahagi.

I-minimize ang Temperatura ng Ejection

Maaaring i-eject ang mga bahagi sa mas mataas na temperatura kaysa sa inaakala ng maraming operator, sa kondisyon na ang geometry ay hindi prone sa warpage at tama ang pagkakalagay ng ejector pin. Ang pagsubok na may thermal imaging at pagsukat ng warpage ay nagbibigay-daan sa mga koponan na matukoy ang pinakamababang ligtas na oras ng paglamig sa eksperimentong paraan. Maraming mga production program ang nagpapatakbo ng 10–20% na mas mahabang oras ng paglamig kaysa sa kinakailangan dahil lang sa hindi na muling na-optimize pagkatapos ng unang pag-setup.

Ipatupad ang Real-Time na Pagsubaybay sa Proseso

Ang mga modernong die casting machine na nilagyan ng mga sensor sa presyon ng lukab, bilis ng plunger, at temperatura ng mamatay ay maaaring awtomatikong ayusin ang mga parameter ng proseso na shot-to-shot. Pinipigilan ng adaptive na kontrol na ito ang sobrang konserbatibong oras ng paglamig na manu-manong itinakda ng mga operator upang maiwasan ang paminsan-minsang mga defective shot. Binabawasan din ng pare-parehong mga kondisyon ng proseso ang mga rate ng scrap, na epektibong nagpapabuti sa net throughput nang hindi binabago ang ikot ng makina.

Muling idisenyo para sa Uniform na Kapal ng Wall

Ang makapal na mga boss, tadyang, o pad na makabuluhang lumilihis mula sa nominal na kapal ng pader ay lumilikha ng mga hot spot na nagdidikta ng pinakamababang oras ng paglamig para sa buong bahagi. Ang pag-alis ng mga makapal na seksyon, pagdaragdag ng mga transition ng radius, at pagpapalit ng mga solid pad ng mga ribed na istruktura ay maaaring alisin ang mga bottleneck na ito. Sa isang dokumentadong automotive bracket na muling pagdidisenyo, binabawasan ang maximum na pader mula 8 mm hanggang 5 mm (habang pinapanatili ang lakas sa pamamagitan ng rib geometry) pinutol ang oras ng paglamig mula 75 segundo hanggang 42 segundo — isang 44% na pagbawas na naglipat sa bahagi sa isang makabuluhang mas maliit, mas murang klase ng makina.

Post-Casting Operations at Kanilang Mga Kinakailangan sa Oras

Ang die casting shot ay simula pa lamang. Karamihan sa mga bahagi ng die cast ay nangangailangan ng mga karagdagang operasyon bago sila handa na ipadala o i-assemble. Ang mga hakbang sa post-casting na ito ay nagdaragdag ng oras — kung minsan ay higit pa kaysa sa mismong ikot ng casting — at dapat na planuhin sa pangkalahatang pag-iiskedyul ng produksyon:

• Trimming / Deflashing: Pag-alis ng flash (manipis na metal na palikpik sa mga linya ng paghihiwalay) at mga runner/gate system. Manu-manong pag-deflash: 30–120 segundo bawat bahagi. Automated trim press: 3–10 segundo bawat bahagi.
• Pagsabog ng shot: Paglilinis sa ibabaw at pagpapabuti ng texture. Batch cycle: 5–15 minuto para sa pagkarga ng mga bahagi.
• CNC machining: Pagbabarena, pag-tap, at precision-milling ng mga cast surface. Malaki ang pagkakaiba-iba ng oras: 30 segundo hanggang 10 minuto depende sa mga feature at fixturing.
• Paggamot ng init (T5/T6 para sa aluminyo): Maaaring tumagal ang paggamot sa solusyon at artipisyal na pagtanda 6–24 na oras kabuuan at nangangailangan ng batch oven scheduling.
• Pagtatapos sa ibabaw (anodizing, powder coating, pagpipinta): 1–48 oras depende sa proseso at pagtatapos ng klase.
• Inspeksyon at sukat na sukat: Pag-inspeksyon ng CMM sa mga unang artikulo o sample na plano: 10–60 minuto bawat bahagi para sa mga komprehensibong ulat.

Kapag isinama ang mga post-casting operation, ang kabuuang oras ng pagmamanupaktura bawat bahagi sa isang job shop ay maaaring sukatin sa mga oras o araw kaysa sa mga segundo. Pinagsasama ng mahuhusay na production cell ang robotic extraction, inline trim press, at integrated conveyor para mabawasan ang oras sa pagitan ng mga operasyon at bawasan ang work-in-process na imbentaryo.

Mga Karaniwang Maling Palagay Tungkol sa Oras ng Die Casting

Ang ilang patuloy na hindi pagkakaunawaan tungkol sa mga timeline ng die casting ay nagdudulot ng mga problema sa pagkuha, pagpaplano ng programa, at pagtatantya ng gastos:

"Palaging mabilis ang die casting"

Ang die casting ay mabilis para sa mataas na volume, paulit-ulit na produksyon ng magkaparehong bahagi. Ito ay hindi mabilis para sa mababang volume, dahil ang tooling lead time ay nangingibabaw sa timeline. Para sa 500 pirasong prototype order, ang 10-linggong tooling lead time ay nagpapabagal sa die casting kaysa sa CNC machining o kahit na investment casting sa mga tuntunin ng time-to-first-part. Ito ang dahilan kung bakit umiiral ang prototype die casting na may mga pansamantalang tool na aluminyo bilang isang kategorya — tumatanggap ito ng nakompromisong buhay ng tool upang makakuha ng mga piyesa nang mas mabilis.

"Ang mas mabilis na cycle time ay palaging nangangahulugan ng mas mababang gastos"

Ang pagbabawas ng cycle time sa ibaba ng process-stable na minimum ay nagpapataas ng scrap rate at die maintenance frequency. Ang 10-segundong pagbawas sa oras ng paglamig na nagpapataas ng scrap mula 2% hanggang 8% ay nakakatipid sa oras ng makina ngunit nagpapataas ng mga gastos sa metal at muling paggawa. Ang pinakamainam na cycle time ay nagpapaliit sa kabuuang gastos sa bawat magandang bahagi — hindi lang sa oras ng makina. Nangangailangan ito ng mga gastos sa scrap at rework na isasaalang-alang kasama ng rate ng pasanin ng makina.

"Ang naka-quote na lead time ng aking supplier ay ang kabuuang lead time"

Karaniwang sini-quote ng mga supplier ang lead time ng tooling at kung minsan ay T1 sample lead time. Bihirang magsama ang mga ito ng oras para sa mga pag-ulit ng pagsusuri sa disenyo, pag-apruba sa dimensional sa panig ng customer, paghahanda ng dokumentasyon ng PPAP, o logistik. Ang mga mamimili na kumukuha ng naka-quote na oras ng tooling bilang kabuuang oras-sa-produksyon ay regular na nahuhuli ang kanilang mga sarili nang 4–8 na linggo sa huli sa iskedyul. Ang isang makatotohanang plano ng programa ay nagdaragdag ng hindi bababa sa 3–6 na linggo sa naka-quote na numero ng supplier para sa pag-apruba ng bahagi at pag-setup ng supply chain.
